Bürocontainer mit Sanitäreinheit

Technische Daten Bürocontainer mit Sanitäreinheit

ABMESSUNGEN (nach ISO 1161 Standard)

• Aussenlänge 20' / Innenlänge 20'...6,055 m, 2,989 m / 5,855 m, 2,789 m
• Aussenbreite / Innenbreite ...............2,435 m / 2,235 m
• Aussenhöhe / Innenhöhe .................2,765 m, 2,591 m / 2,500 m, 2,326 m



Konstruktion: Bürocontainer mit Sanitäreinheit

Material: kaltgeformte Stahlprofile 2 bis 4 mm stark, Stahlgüte St 37-2 (DIN 17100), mit der Streckgrenze von 260 MPa
Oberflächenbearbeitung: Sandstrahlung in Güte Sa 2,5 (DIN 55928), Epoxy m stark, Epoxy- Grund- Anstrich 30-40 ym stark,
PRIMER 15-20 ym stark, Vynil-Acryldeckanstrich 60-80
Ausstattung: 8 Stck Eckbeschläge (Abm. nach ISO 1161 Standard), Fallrohr im Dachrahmen

Boden: Bürocontainer mit Sanitäreinheit

• Aussenverkleidung: verzinkte Stahlflachbleche 0,5 mm stark, Güte FE P02 (DIN EN 10142)
• Dämmfüllung: Mineralwolle 100 mm stark (DIN 18165/1:W-w, DIN 4102/A1) zwischen Stahlprofilen
• Dampfsperre: PE Folie 5, µ=100000) 50 my stark (Sd£5, µ=100000)
• wasserbeständige Spanplatte 20 mm stark, Güte V100 (DIN 68763), E1
• verklebter PVC Bodenbelag 1,5 mm stark (DIN 16591) mit geschweissten Verbindungen
Zulässige Belastung : 2,00 KN/m2, Wärmeleitzahl : k = 0,32 W/m2K

Decke: Bürocontainer mit Sanitäreinheit

• Aussenverkleidung: verzinkte Stahlflachbleche 0,6 mm stark, Güte FE P02 (DIN EN 10142)
• Wärmedämmfüllung: Mineralwolle 100 mm stark (DIN 18165/1:WL-w, DIN 102/A2) zwischen Holzpfetten
• Dampfsperre: PE 5, µ=100000) Folie 50 my stark (Sd£5, µ=100000)
• Innenverkleidung: Spanplatte 8 mm stark, Güte V20 (DIN 68763), E1, bearbeitet mit der Folie in weißer Farbe;
  Verbindung der Spanplatten durch PVC Profile
• Meteorwasserabführung: 4 Stck PVC  f 50 mm Fallrohre in Eckstützen
Zulässige Belastung : 1,00 KN/m2, Wärmeleitzahl : k = 0,32 W/m2K

Aussenwände: Bürocontainer mit Sanitäreinheit

Die Außenwände sind zusammengesetzt aus 14 Stück Wandplatten Typ FTVL-60, Einbaubreite 1145 mm, Gesamtstärke 70 mm.
Aufbau :
• Außenverkleidung: leichtprofiliertes, verzinktes und farbbeschichtetes Stahlblech 0,5 mm stark, Güte FE P02, (DIN EN 10142)
• Wärmedämmfüllung: Mineralwolle 60 mm (DIN 18165/1:WL-w, DIN 4102/A2) zwischen Holzrahmen
• Innenverkleidung: Spanplatte 8 mm stark, Güte V20 (DIN 68763), E1, bearbeitet mit der Folie in weiser Farbe.
  Plattenverbinden durch PVC Profile. Abschliessende Elemente im Inneren aus Spanplatten 8 mm stark,
  Güte V20 (DIN 68763), E1, bearbeitet mit der Folie im Holzdekor (helle Eiche) oder weißer Farbe.
Zulässige Belastung : 0,50 KN/m2,  Wärmeleitzahl : k = 0,55 W/m2K

Türen: Bürocontainer mit Sanitäreinheit

Aussentüren :
1 Stück einflügelige volle Aluminiumtür, lichte Öffnung 810/2000 mm, ausgestattet mit Zylinder¬schloss ;
Türstock aus farbbeschichtetem Aluminiumblech 1,5 stark ; der Flügel der Abm. 850/2025 mm, 40 mm stark, aus
  farbbeschichtetem Aluminiumblech im Aluminiumrah¬men, isoliert durch Polyurethanschaum ;

Fenster: Bürocontainer mit Sanitäreinheit

• 2 Stück Fenster aus PVC, einflügelig, in weißer Farbe, der Abm. 885/1200 mm, verglast durch zweischichtiges
  Isolierglas 4/16/4 mm, zum Dreh- und Kippöffnen und mit dem PVC Rollläden ausgestattet.
• 1 Stück Fenster sind aus PVC, einflügelig, in weißer Farbe, der Abm. 600/600 mm, verglast durch zwei¬schichtiges
  Mattglas 4/16/4 mm, matt, zum Dreh- und Kippöffnen, Wärmeleitzahl : k = 2,20 W/m2K

Trennwände: Bürocontainer mit Sanitäreinheit
besteht aus Trennwand Typ SI-50, Gesamtstärke 50 mm in der eine Einflügelige Tür 850/2000 mit Schloss
eingebaut ist, bearbeitet mit der Folie im Holzdekor (helle Eiche) oder in weißer Farbe. Bestehend aus Windfang,
Dimensionen 1093x1500mm und aus dem Sanitärbereich, Dimensionen  1100x1500mm. Beide Teile sind durch Trennwand Typ SI-50 getränt.
Abschliessende Elemente aus Spanplatten 8 mm stark, Güte V20 (DIN 68763), E1, bearbeitet mit der Folie im Holzdekor oder weißer Farbe.

Windfang: Bürocontainer mit Sanitäreinheit

Abmessungen: 1093 mm x 1500 mm besteht aus Trennwand Typ SI-50, Gesamtstärke 50 mm in der eine Einflügelige Tür 850/2000 mit Schloss eingebaut ist.

WC-Kabine mit Tür: Bürocontainer mit Sanitäreinheit
Abmessungen: 1093mm x 1500mm besteht aus Trennwand Typ SI-50, Gesamtstärke 50 mm in der eine Einflügelige Tür 650/2000 mit Schloss 110 mm, AP verlegt
Abwasserabführung: PVC Rohre
Anschluss an den  110 mm, verzinktes Rohr 1/2" Container: an der Aussenwand ; PVC Rohr

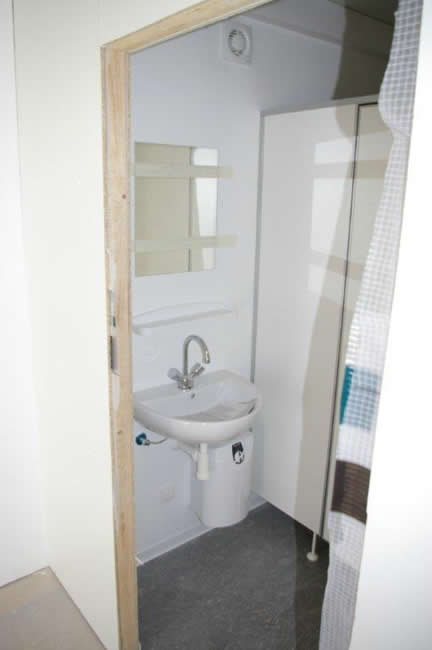

Ausstattung:
• 1x WC Keramikbecken mit PVC Sitzbrett, Niedrigmontagespülkasten Inhalt 9 l und Papierhalter
• 1x Keramikwaschbecken, 460 (560) mm breit mit Abflusssiphon, Spiegel und Ablage, dem Handtuchhalter und der
  Mischbatterie
• elektrischer Boiler erforderlichen Rauminhalts (5L)

Sanitärinstallation:Bürocontainer mit Sanitäreinheit

Sanitärwasserverteilung : Polypropylenrohre 1/2" und 3/4" (Typ 3 nach DIN 8078), AP verlegt
Abwasserabführung : PVC Rohre f 50 mm und f 110 mm, AP verlegt
Anschluss an den Container : an der Aussenwand ; PVC Rohr f 110 mm, verzinktes Rohr 3/4"


Elektroinstallation: Bürocontainer mit Sanitäreinheit(entsprechen den VDE - Richtlinien)

Spannung: 220/380 V, 50 Hz
Netzanschluss: CEE- Anschlusstecker/Anschlussteckdose 5-polige 5x32 A
Innenverteilung: Kabel NyM-J entsprechender Abmessungen, unterputzverlegt
Schutz: Stromschutzschalter, Sicherungsautomate (B-Charakteristiken)  entsprechender Stärken
Erdung: verzinkte Kreuzklemmenanschlüsse, Abm. 60x60 mm

Ausstattung :
• 1 x Elektroverteilungskasten mit 12 Sicherungen IP30
• 1 x Leuchtstofflampen 2x58W, IP65
• 2 x Deckenleuchte 60W
• 5 x UP Steckdosen 220 V
• 3 x UP Schalter 220 V
• 1 x Elektro-Wandkonvektoren der Stärke 2,0 KW mit Thermostat (5-35° C)
• 1 x Elektro-Wandheizungen für den Schutz gegen Frost der Stärke 0,5 KW
Alle Elektroelemente müssen mindestens 60cm von der Wasserquellen entfernt sein.

Anmerkung: Recht zu technischen Änderungen vorbehalten.
