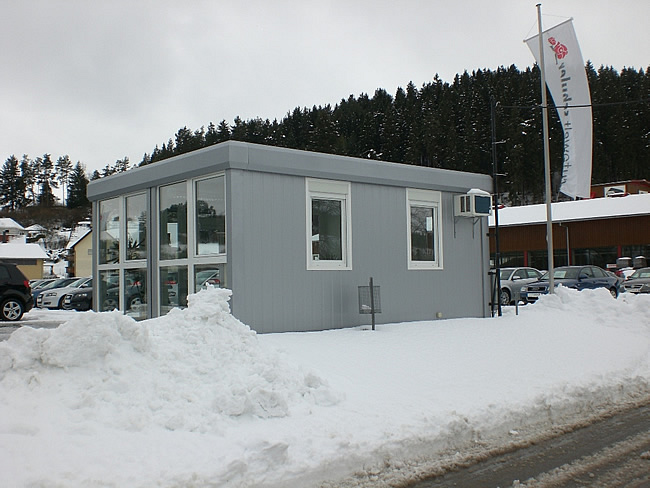

Verkaufspavillon - Gebrauchtwagenpavillon - Verkaufsbüro- Pavillon

Ausführung Aczent Kombi 2 - Serienausstattung

Zulässige BelastungVerkaufspavillon - Gebrauchtwagenpavillon - Verkaufsbüro- Pavillon Aczent Kombi:
Boden 2,0 kN/m2
Decke 1,0 kN/m2

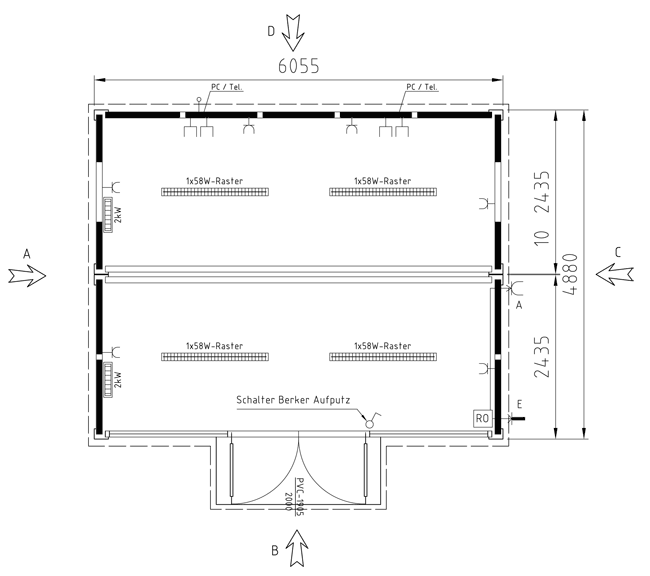

Abmessungen:
6055 x 4880 x 2765mm (Innenhöhe 2,5m)

Außenwände Aufbau:
Außenverkleidung : leicht profiliertes, verzinktes und farbbeschichtetes Stahlblech 0,5 mm stark, Güte FE P02 (DIN EN 10142) RAL
Wärmedämmfüllung : Mineralwolle 80 mm (DIN 18165/1: W-Wv, DIN 4102/A1)
Innenverkleidung : verzinktes und farbbeschichtetes Stahlblech 0,5 mm stark, Güte FE P02 (DIN EN 10142) RAL 9002 oder Holz - Weiss

Boden Aufbau:
Außenverkleidung : verzinkte Stahlflachbleche 0,5 mm stark, Güte FE P02 (DIN EN 10142)
Dämmfüllung : Mineralwolle 100 mm stark (DIN 18165/1:W-w, DIN 4102/A1) zwischen Stahlprofilen
Dampfsperre : PE Folie 50 my stark (Sd5, µ=100000)
wasserbeständige, wasserbeständige Spanplatte 20 mm stark, Güte V100 (DIN 68763), mit PVC Bodenbelag 1,5 mm stark (DIN 16591).

Decke Aufbau:
Außenverkleidung : verzinkte Stahlflachbleche 0,6 mm stark, Güte FE P02 (DIN EN 10142)
Wärmedämmfüllung : Mineralwolle 100 mm stark (DIN 18165/1:WL-w, DIN 102/A2) zwischen Holzrahmen
Dampfsperre : PE Folie 50 my stark (Sd5, µ=100000)
Innenverkleidung : Holz – Weiss

ELEKTROINSTALLATIONEN (entsprechen den VDE - Richtlinien)
Spannung : 220/380 V, 50 Hz
Netzanschluss : CEE- Anschlussstecker / Anschlusssteckdose 5-polige 5x32 A
Innenverteilung: Kabel NyM-J entsprechender Abmessungen, unterputz verlegt
Schutz : Stromschutzschalter, Sicherungsautomate (B-Charakteristiken) entsprechender Stärken
Erdung : verzinkte Kreuzklemmenanschlüsse, Abm. 60x60 mm

1 x Elektroverteilungskasten
4 x Raster Leuchtstofflampen 1x58 W
6 x UP Steckdosen 220 V
1 x Schalter 220 V
4 x Doppelte Kommunikations Steckdosen
2 x Heizkörper 2kW

Türen / Fenster:

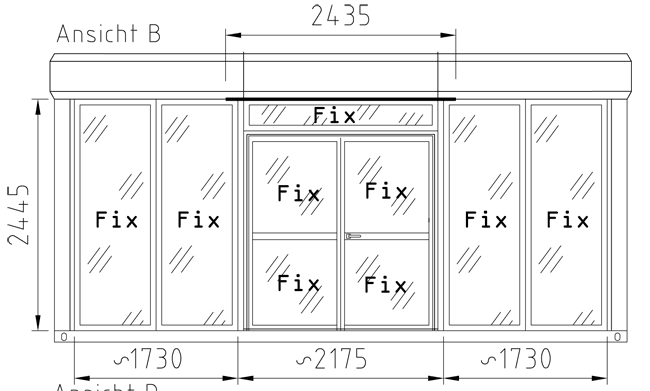

1x PVC Tür (1945mm x 2000mm), zweischichtiges Isolierglas, 4/16/4 mm in einer komplett verglasten Vorder-Wand
(4 x Glaselement 880x2445mm und starres Oberlicht ca. 100mm x 2000mm laut Skizze)

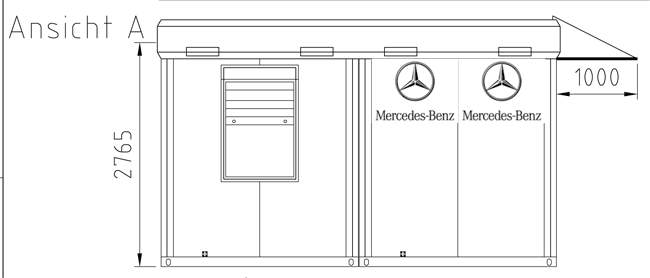

2 x Fenster in der Seitenwand 885/1200 mm, verglast durch zweischichtiges Isolierglas , 4/16/4 mm, zum Dreh- und Kippöffnen

Rollläden:

2 x Rolläden für Seitenfenster

Attika:
1 x Dachabschlussattika H=400mm RAL nach Wahl
